中控F7Plus指纹门禁系统一体机如何接线?

发表时间:2023-02-26 23:52

中控F7Plus指纹门禁系统一体机如何接线?

今天一个客户安装中控门禁系统。今天就和大家聊一下,中控门禁设备的系统是如何连接的。

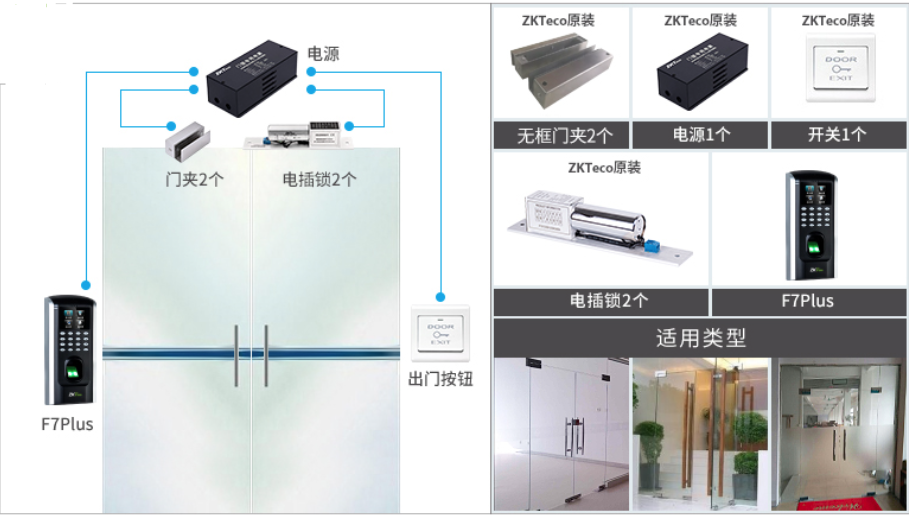

今天客户安装的是ZKTeco/F7Plus门禁机。

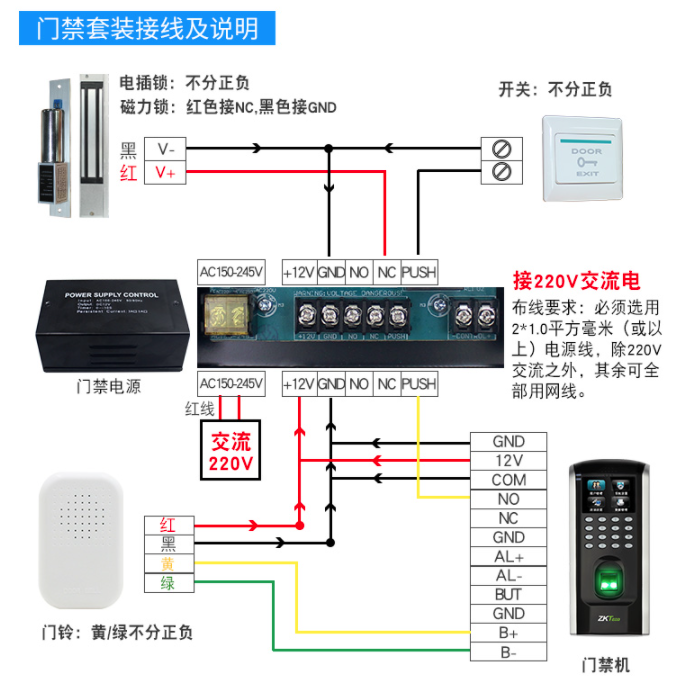

初始线路如下图所示,需要准备的材料如下所示:

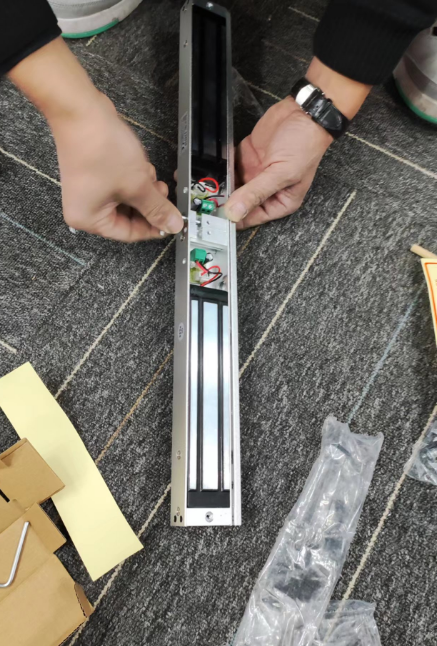

磁力锁,开关,门禁电源、门禁机。

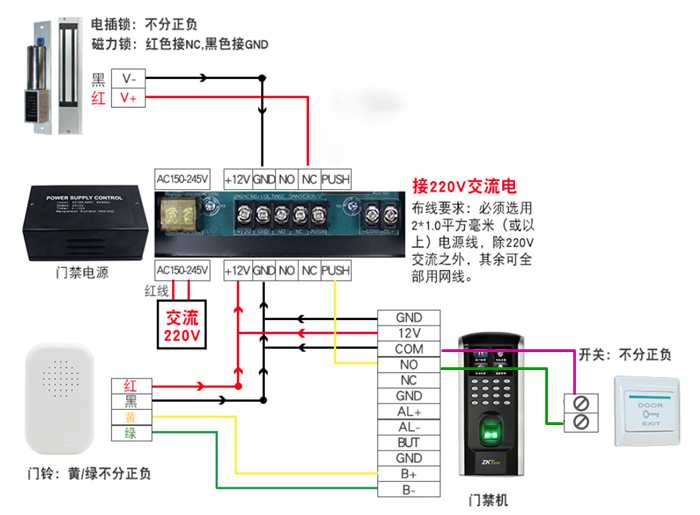

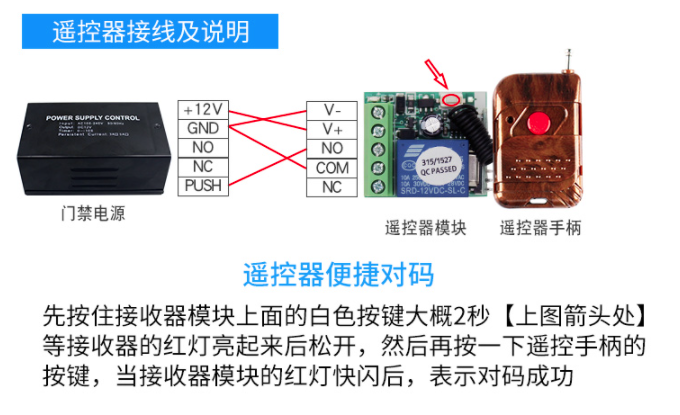

如下图接线方法,就是要单独再多放线到开关。



其实这里不难看出,开关是连接的PUSH和GND,那么门禁机上也有NO连接的PUSH,COM连接的GND。

开关:不分正负级,线1-------PUSH,线2-------GND

门禁机:NO-------PUSH,COM--------GND

经过实战,可以正常,测试出来,开关的线1连接---门禁机NO,开关的线2连接----门禁机COM


下图的接线方式,可以直接将开关,连接到门禁机,开关线1连接门禁机NO,开关线2连接门禁机COM。


也可以这样接开关开关线1连接门禁机NO,开关线2连接门禁机GND。






对于很多第一次安装中控门禁的朋友,一定要按图在地上,测试一遍,没有问题再去安装。

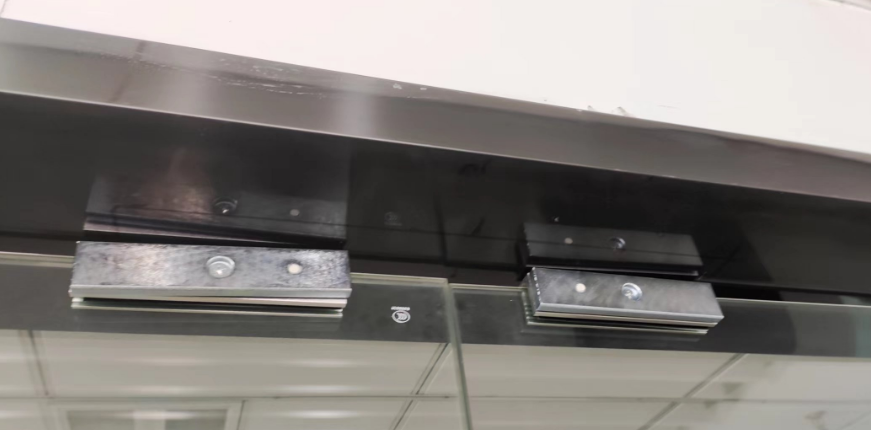

准备开始安装,先将玻璃门的两个门夹上好,然后再测量锁的安装位置 ,这个位置,最好将门夹上好,然后把门关起来,然后将锁拿到上面现场测试位置,这将锁的打孔位置就不会有太大的偏差。

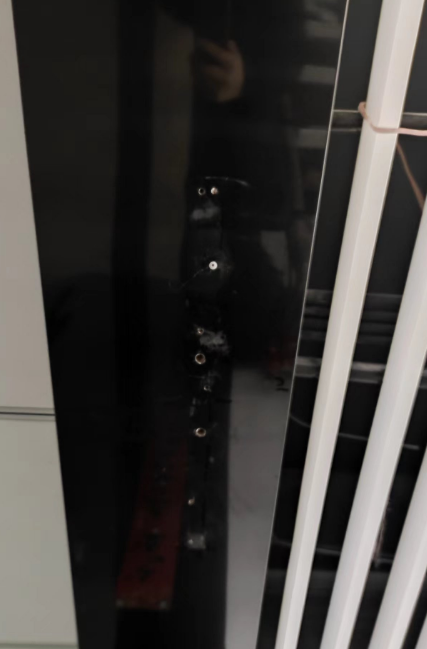

这个不锈钢的,真心难打,必须要有不钢钻头,才可以钻的动,一动的铁的钻头根本钻不动,别看这几个小眼,打了好长时间。

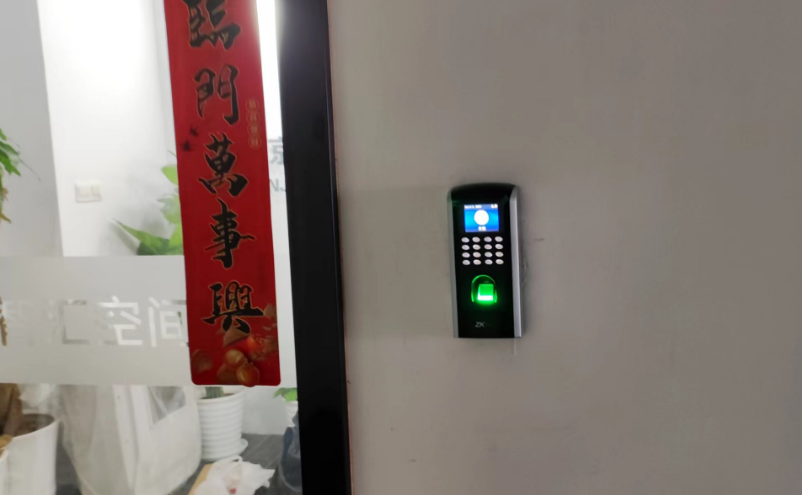

最后的安装成果。
