企业会议室VGA线损坏,又不好换线,只好重新换VGA接头了

发表时间:2022-10-24 21:55

企业会议室VGA线损坏,又不好换线,只好重新换VGA接头了

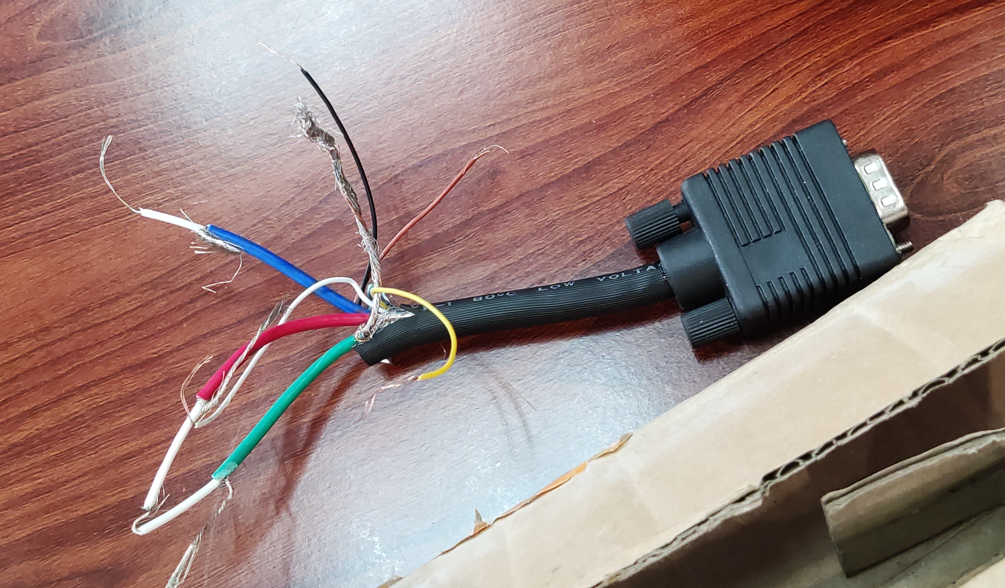

将VGA接头剪掉。

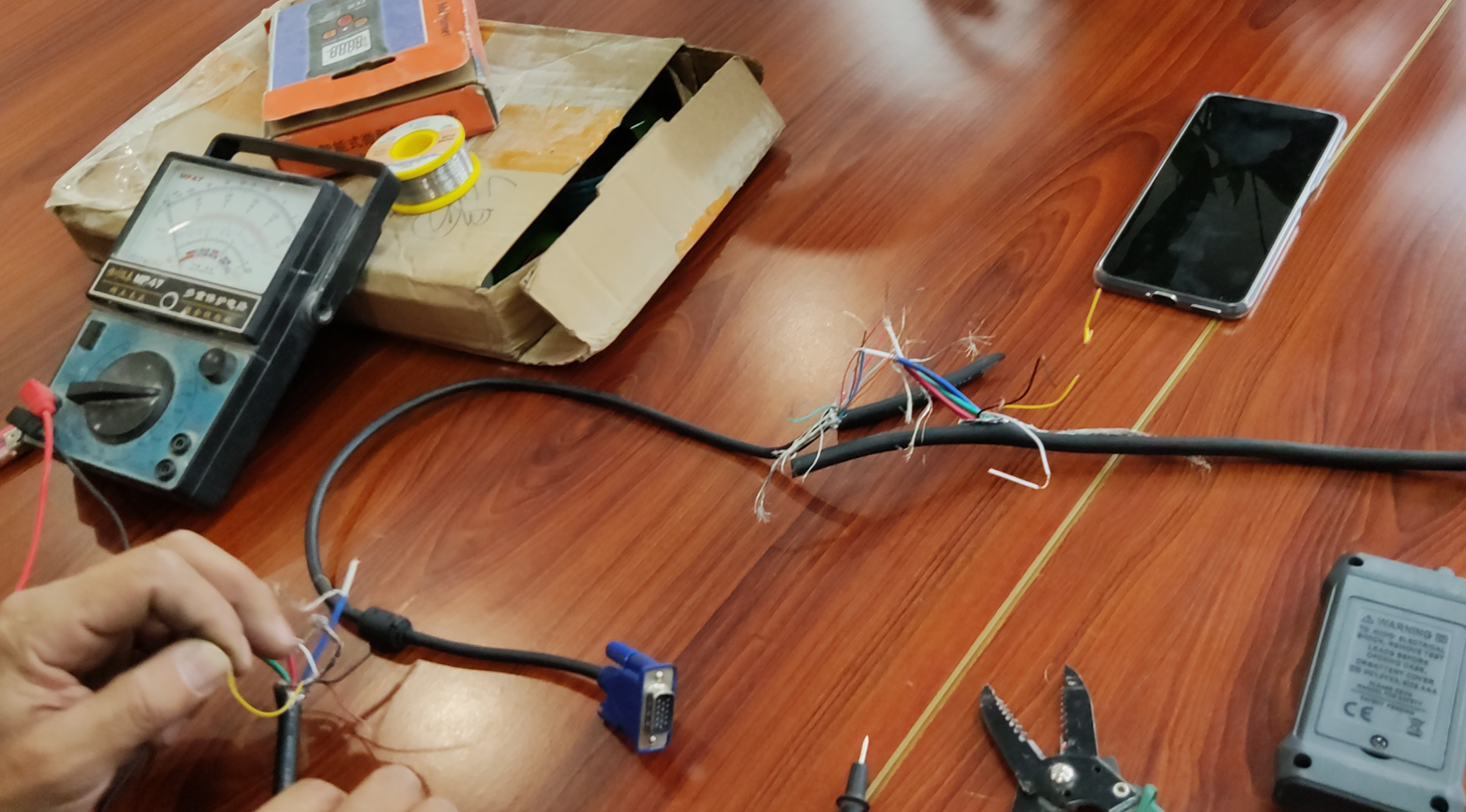

如何接VGA头




三根粗线,1、2、3脚接红、绿、蓝粗线,红、绿、蓝的屏蔽线绞在一起接到公共地线上,如果不接,画面会显示偏灰蓝,不是很亮。

13脚接黄线,14脚接白线。

还有最外层的屏蔽线,也需要和粗的红,绿,蓝的屏蔽线绞在一起。

只需要接这5根线,VGA线就可以通信。

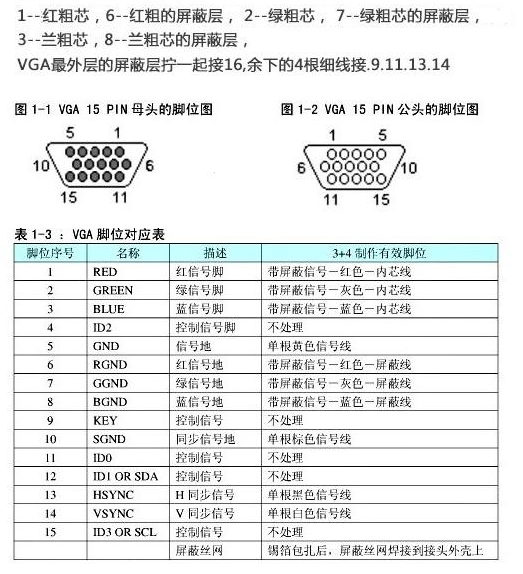

首先,我们来了解VGA接口的15根针对应的定义,如下图:


VGA线的焊接方法





















VGA线的接头顺序如下:


VGA线的一端有一个D形接头,另一端有15个针脚孔。在连接VGA线时,必须确保每个针脚孔都插入到正确的位置。以下是VGA线的接头顺序:


1. 红色信号线(Red):插入VGA接头的1号针脚孔。

2. 绿色信号线(Green):插入VGA接头的2号针脚孔。

3. 蓝色信号线(Blue):插入VGA接头的3号针脚孔。

4. 水平同步信号线(Horizontal Sync):插入VGA接头的13号针脚孔。

5. 垂直同步信号线(Vertical Sync):插入VGA接头的14号针脚孔。

6. 接地线(Ground):接地线插入VGA接头的5、6、7、8、10、11、12和15号针脚孔。


请注意,以上顺序适用于标准的15针VGA接头,有些VGA接头可能会有所不同。在连接VGA线时,请先确认接头的顺序,以确保正确连接线。
