DELL R340 14G服务器的RAID划分

一、前言描述

客户新买了一台DELL R340 服务器，准备划分RAID，让下即到哥帮忙上门处理。客户买的是新版DELL服务器，戴尔第14代PowerEdge服务器（以下简称“14G”），DELL 14G服务器的RAID划分和之前老版本创建RAID是有区别的。老版本DELL服务器创建RAID请参考DELL R720安装Windows Server 2008R2 Datacenter 详解教程DELL 14G服务器如何创建RAID呢？一起和即到哥看一下吧。
下图是客户买的DEL R340 14G服务器。

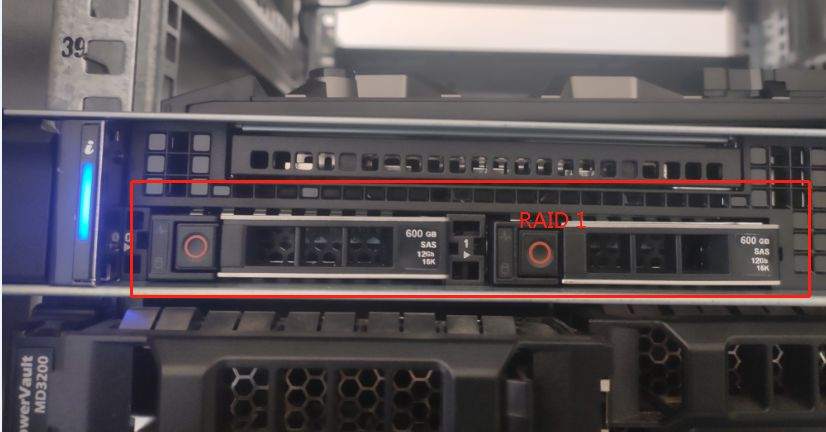

出场时默认就是有5台硬盘，有两块600G SAS。前两块硬盘做RAID1。

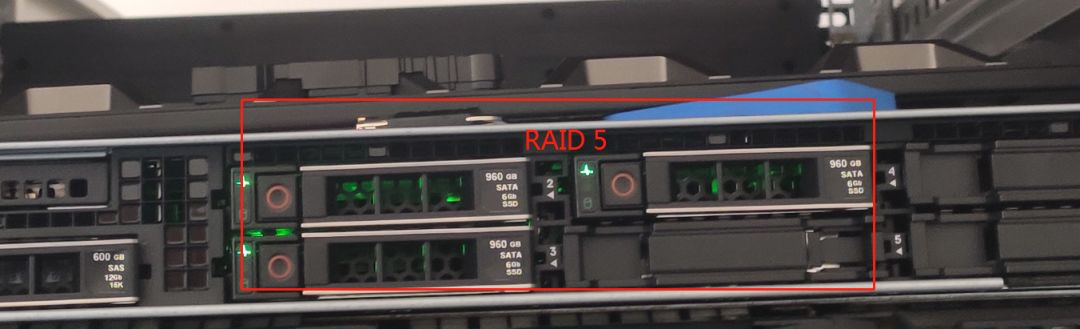

三块960GB SATA硬盘。后三块硬盘做RAID5。

SAS接口和SATA接口对比一下,SAS中是包含供电线的;而SATA中不包含供电线。SATA标准其实是SAS标准的一个子集,二者可兼容。
一般SAS盘都是企业级硬盘,盘片噪点少,工作寿命长,耐长时间连续工作。但价格通常较民用SATA盘要贵。

二、查看RAID是否创建

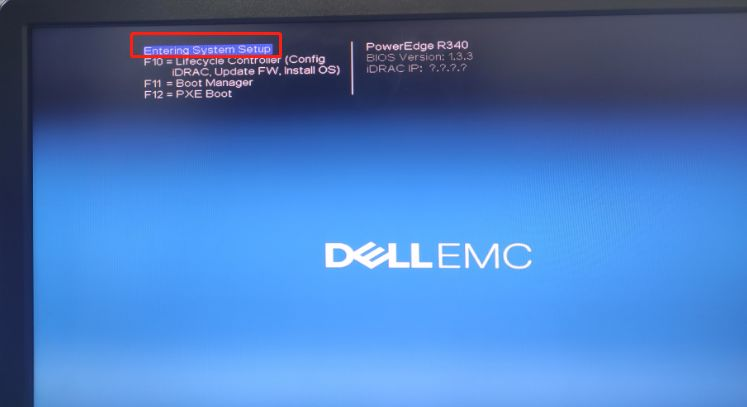

1.开机，根据界面提示按<F2>进入<System Setup>管理界面；

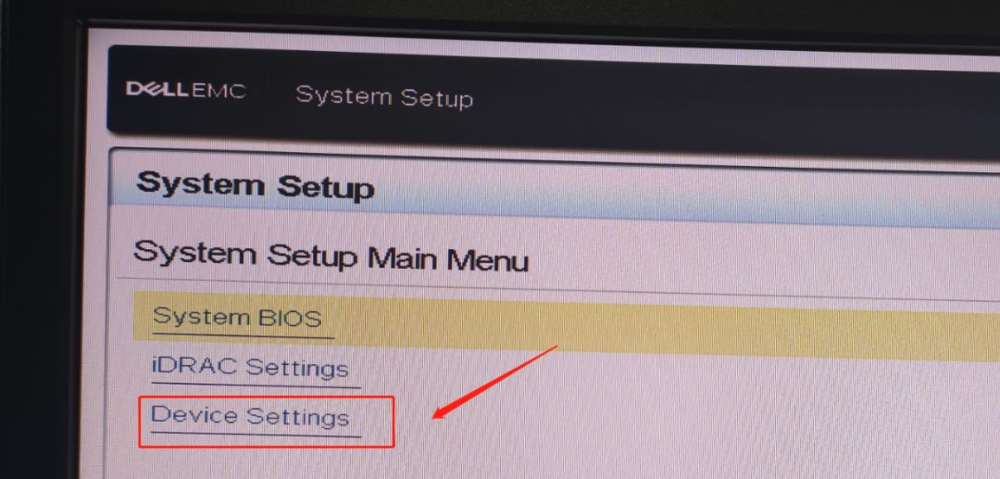

2.选择<Device Settings>

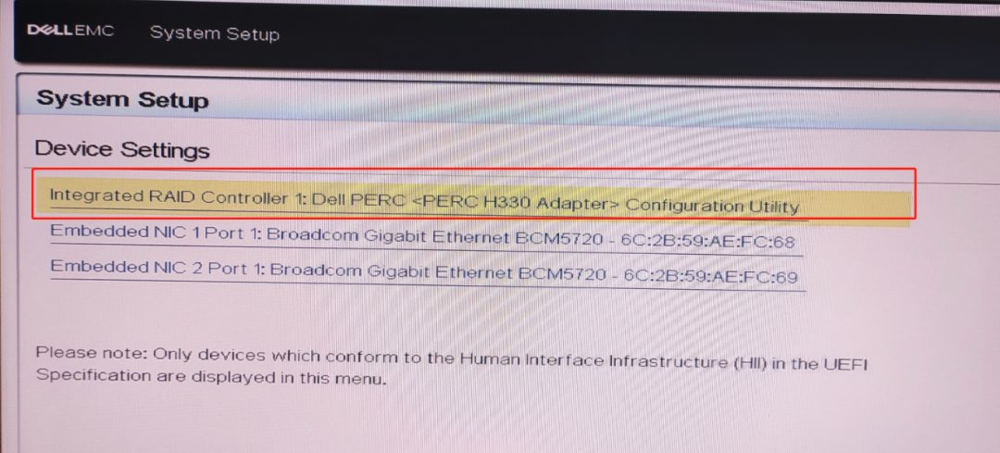

3.选择<Dell PERC<PERC H330 Adapter>Configuration Utility>；

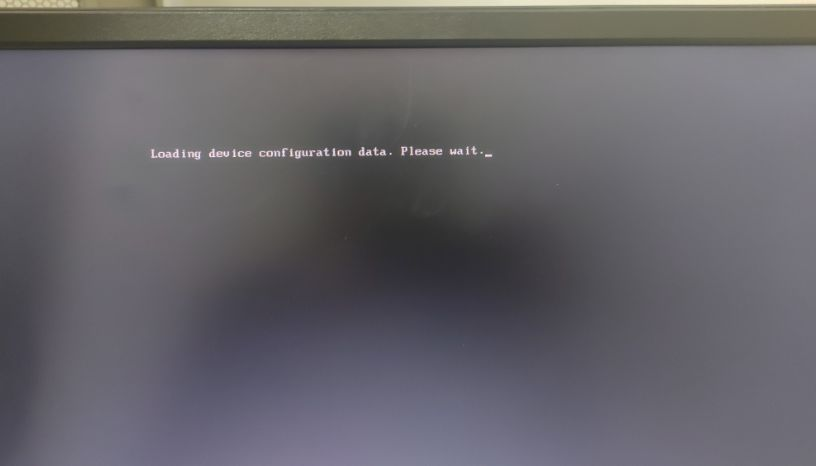

4、正在加载device configuration data;

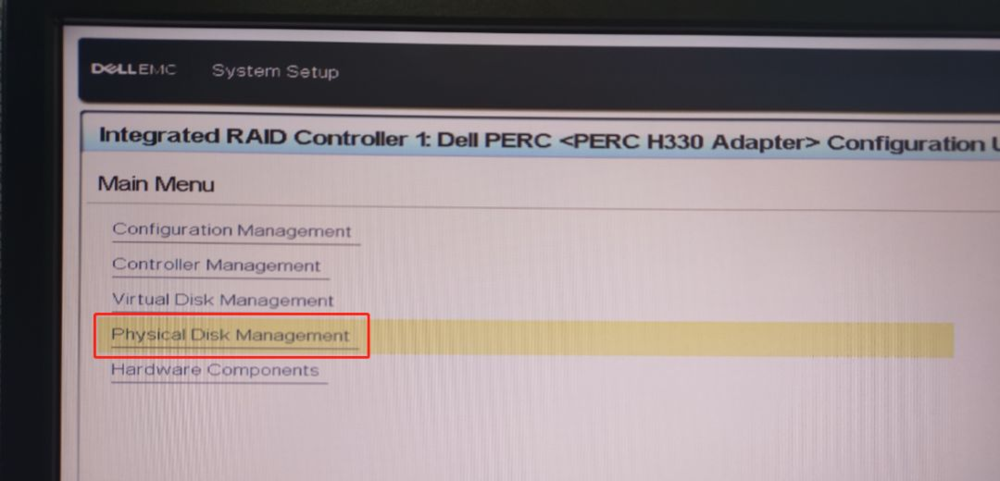

5、选择<Physical Disk Management>;

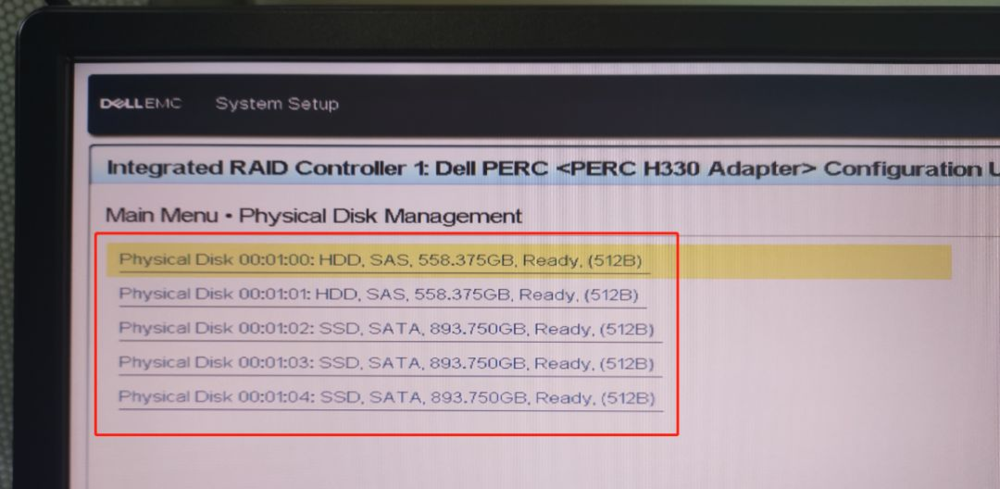

6、可以看到<Physical Disk Management>，中有五块硬盘，状态是Reay，说明硬盘没有做RAID。

三、RAID1创建

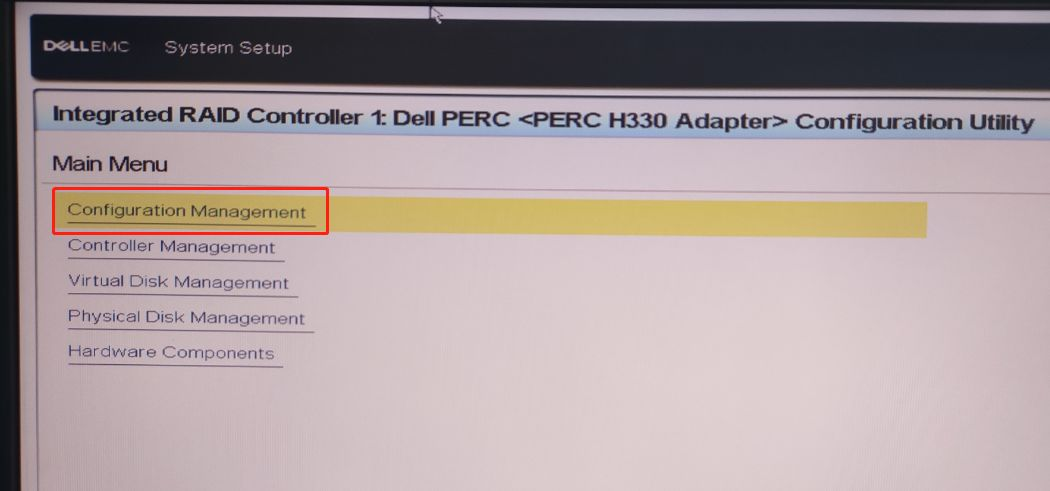

1.在Main Menu中，选择<Configuration Management>；

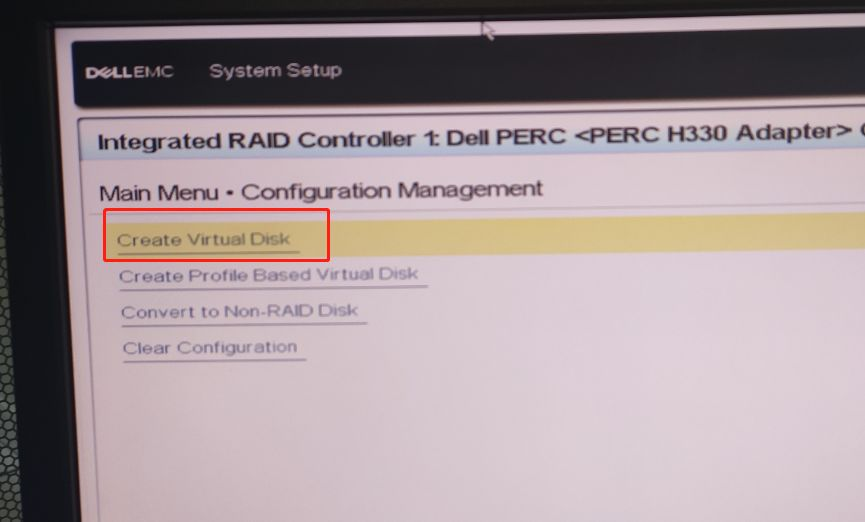

2选择<Create Virtual Disk>；

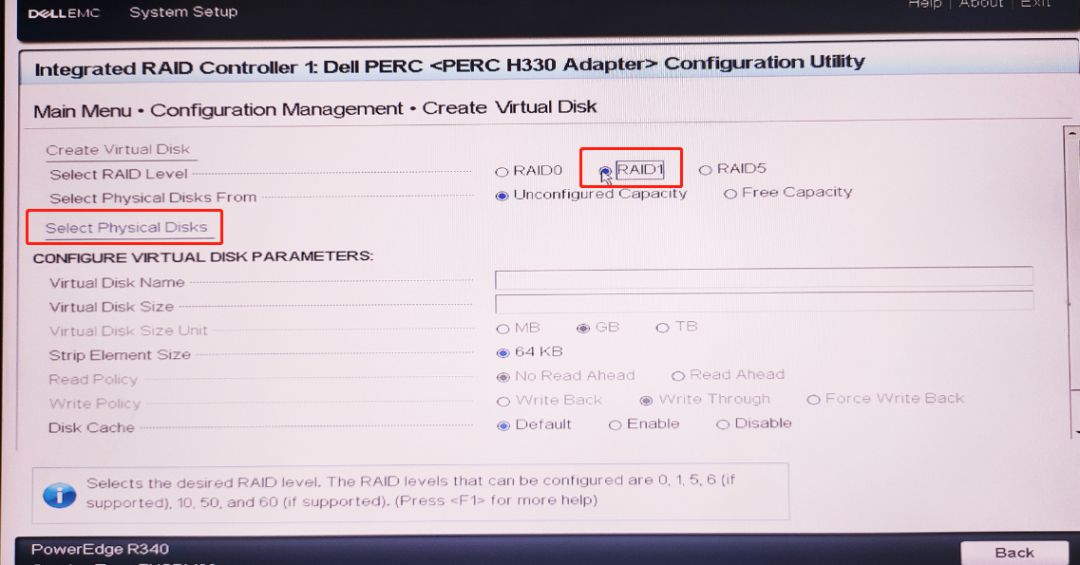

3.通过<Select RAID level>选择需要创建的RAID级别，选择RAID1，再点击<Select Physical Disks>进入选择物理磁盘；

·      SSD就是固态硬盘,它的优点是速度快,日常的读写比机械硬盘快几十倍上百倍。缺点是单位成本高,不适合做大容量存储。

·      HDD就是机械硬盘,它的优点是单位成本低,适合做大容量存储,但速度远不如SSD。

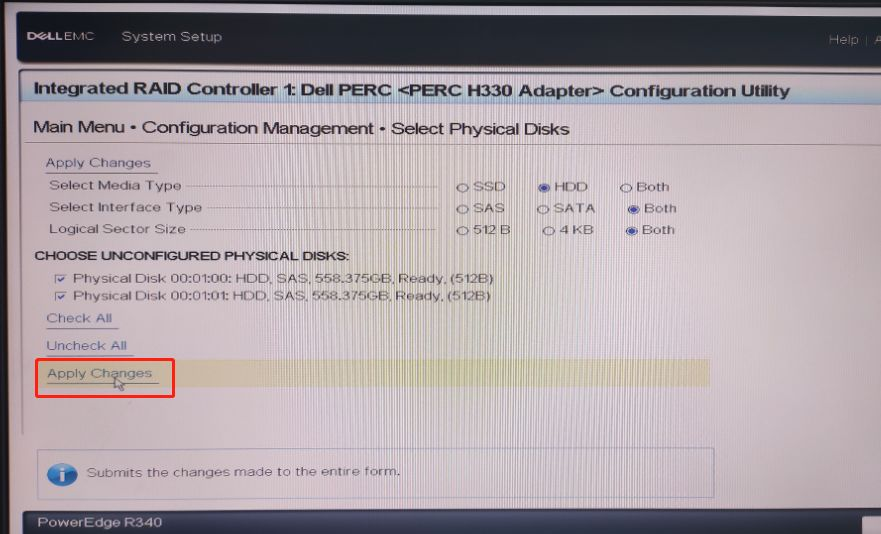

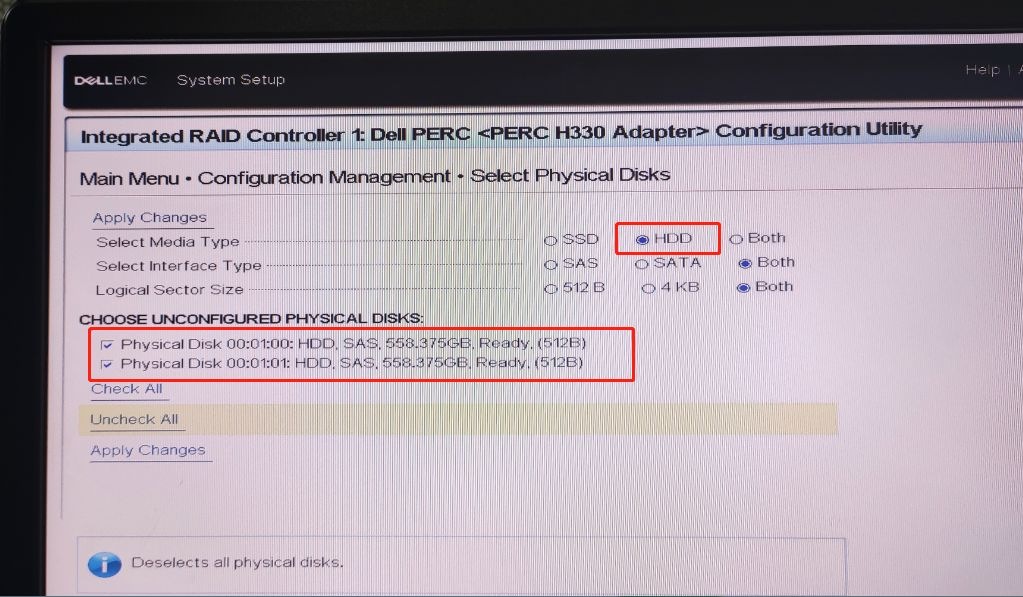

4.选择硬盘的类型和接口并勾选需要配置阵列的物理硬盘，点击<Apply Changes>；

5.点击<Create Virtual Disk>；

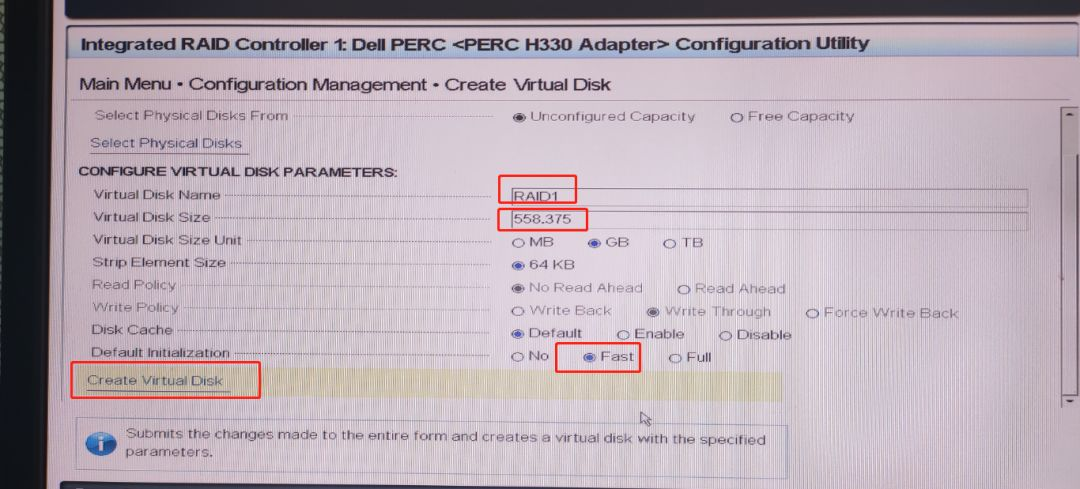

6.在<Configure Virtual Disk Parameters>下可以设置虚拟磁盘的名称、大小、条带大小、读写策略、初始化选择Fast，然后选择Create Virtual Disk；

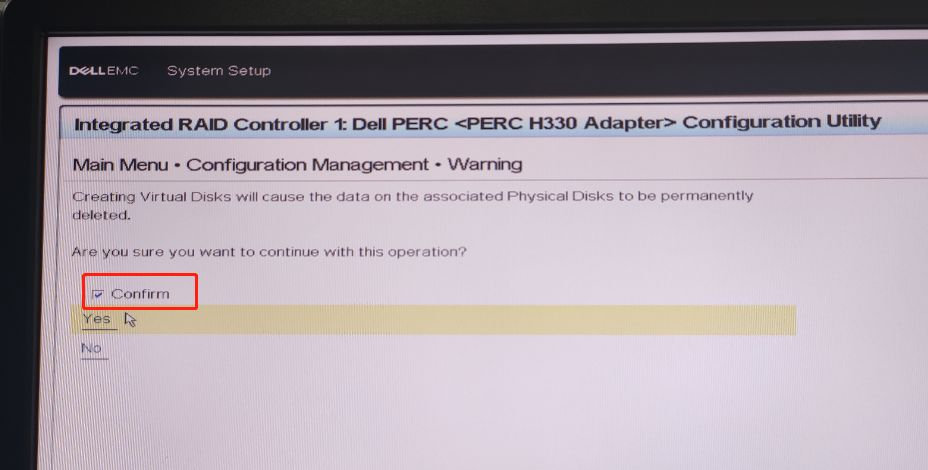

7.勾选<Confirm>，点击<Yes>完成RAID 1创建；

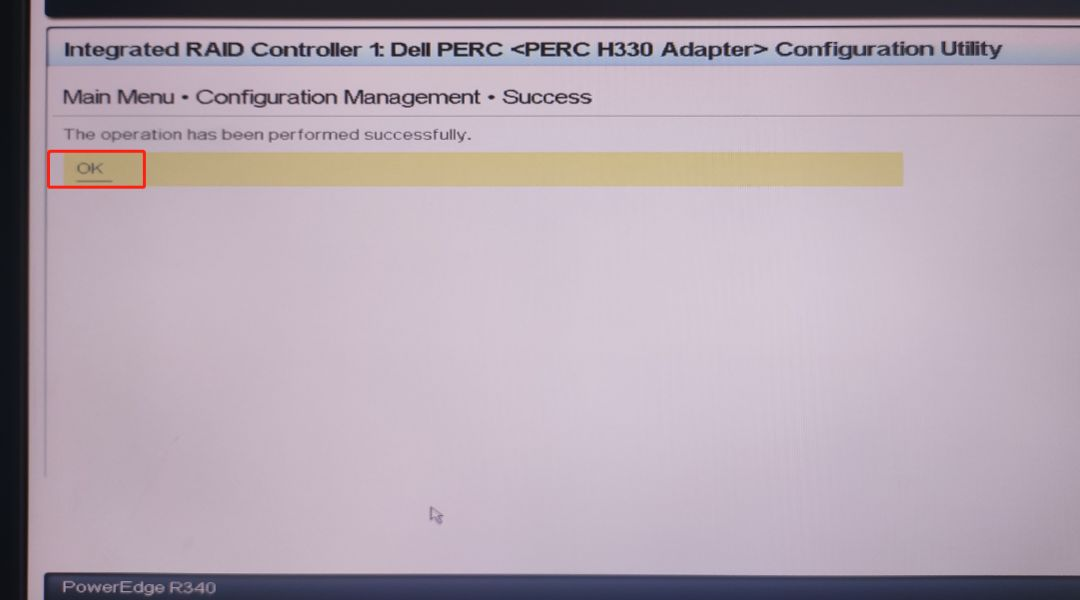

8.选择<ok>; 这样RAID1就创建成功了。

四、RAID5创建

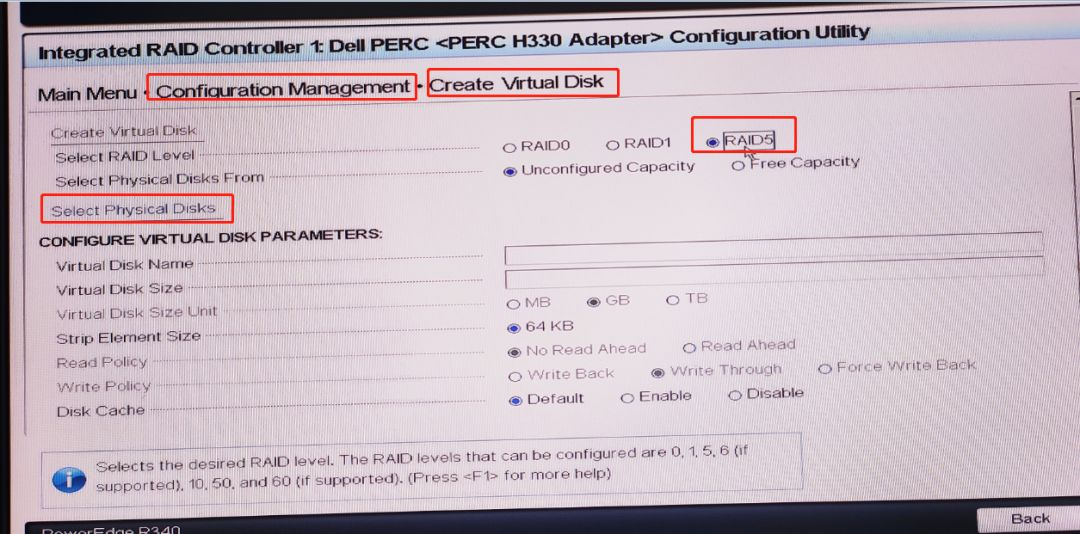

1.进入<ConfigurationManagemnet><Create Virtual Disk>创建RAID5，通过<Select RAID level>选择需要创建的RAID级别，选择RAID5，再点击<Select Physical Disks>进入选择物理磁盘；

2.进入选择磁盘界面，发现默认的HDD没有显示磁盘选项，因为后三块硬盘是SATA接口。

3.选择SSD后，可以看到三块SSD的固态硬盘，勾选三块硬盘。

4.选择<ApplyChanges>；

4.选择<ok>；

5.在<Configure Virtual Disk Parameters>下可以设置虚拟磁盘的名称、大小、条带大小、读写策略、初始化选择Fast，然后选择CreateVirtual Disk；

6.勾选<Confirm>，点击<Yes>;

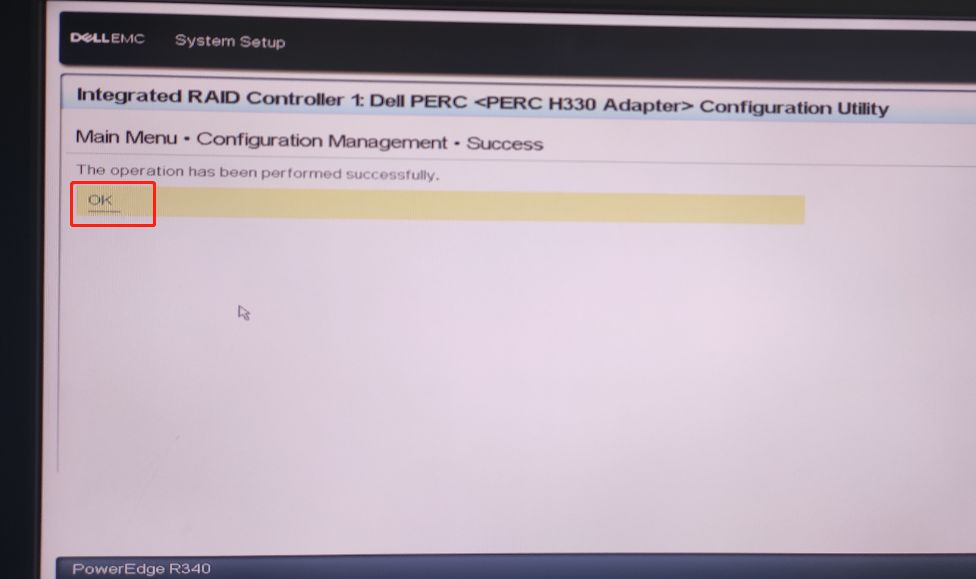

7.选择<ok>完成RAID 5创建；

8.RAID划分完成后，如果继续选择<Create Virtual Disk>会提示没有可用的硬盘来创建。

五、查看RAID是否创建成功

1.点击<View Disk Managemnet>，查看创建的RAID状态。

2.可以看到两个RAID，RAID1和RAID5

3.在<Physical Disk Management>中，可以看到五块硬盘都是Online状态。
